Ghi kéo cáp, ghi luồn cáp Vinmax

Ghi kéo cáp - luồn cáp là gì?

Ghi kéo cáp (Cable Pulling Rod) hay còn có tên gọi khác là “ghi luồn cáp”, công cụ này chuyên dùng để luồn và kéo dây cáp qua các ống dẫn hoặc hệ thống đường dây ngầm. Với vật liệu dây được làm từ sợi thủy tinh hoặc vật liệu tổng hợp, chúng có trọng lượng nhẹ với độ bền cao và khả năng chịu lực tốt. Đây là giải pháp hiệu quả giúp kết nối, kéo tải cáp chắc chắn mà không cần nhiều công cụ hỗ trợ, tối ưu thời gian và công sức khi thi công hệ thống dây cáp ngầm.

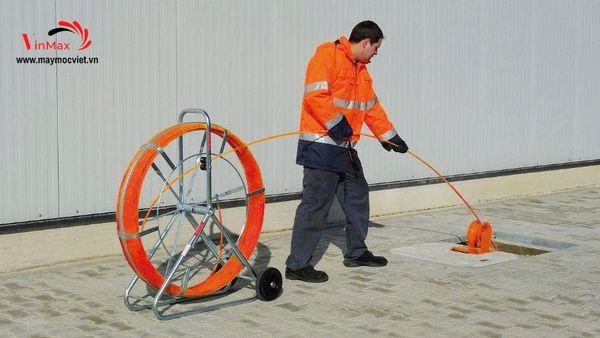

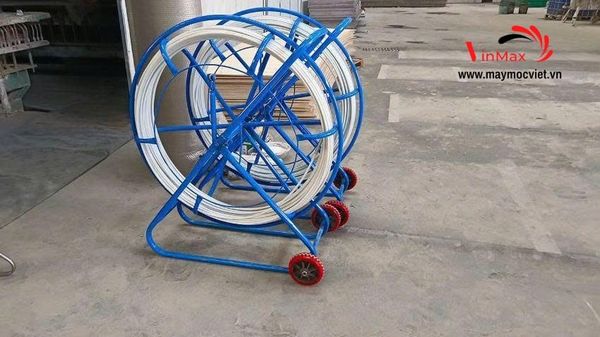

Ghi kéo cáp

Lợi ích khi sử dụng ghi kéo cáp

• Thi công nhanh chóng, giảm chi phí nhờ hạn chế đào bới và rút ngắn thời gian.

• Hạn chế tác động môi trường, giữ gìn cảnh quan bằng cách giảm việc đào xới đất.

• Đảm bảo an toàn lao động, giúp người thi công làm việc ổn định và ít rủi ro.

• Dễ dàng thi công tại khu vực hẹp như hố ga, cống ngầm và đường ống.

Ghi luồn cáp

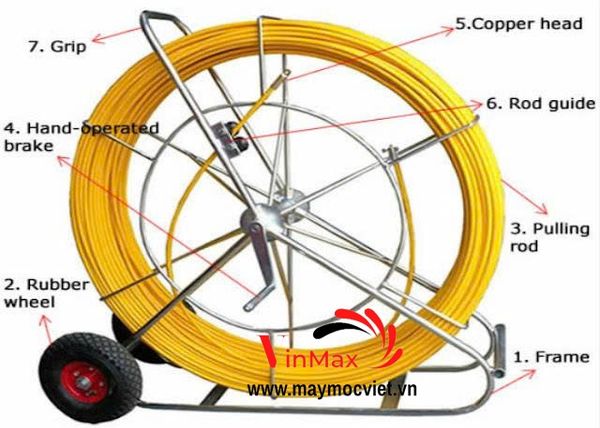

Ghi kéo cáp có cấu tạo như thế nào?

• Khung ghi luồn kéo cáp: Làm từ thép cứng cáp, giữ dây chắc chắn và vận hành ổn định.

• Bánh xe cao su: giúp thiết bị di chuyển linh hoạt, bền bỉ trước nhiệt độ và ma sát.

• Cuộn cáp kéo: có lõi sợi thủy tinh dẻo dai, vỏ ABS cách điện và chống mài mòn.

• Phanh tay: giúp kiểm soát dây cáp chặt chẽ, đảm bảo an toàn khi vận hành thiết bị.

• Bộ phận dẫn hướng: giúp dây cáp di chuyển mượt mà, hỗ trợ thu dây nhanh chóng.

• Tay đẩy: gắn liền khung, hỗ trợ vận chuyển thiết bị dễ dàng mà không tốn sức.

Ghi kéo cáp được dùng cho mục đích gì?

Ghi kéo cáp có lực kéo mạnh, đảm bảo chắc chắn và an toàn khi luồn cáp. Thiết bị này ứng dụng rộng rãi trong xây dựng, lắp đặt cấp thoát nước, viễn thông. Công cụ ghi kéo cáp có thể kết hợp dây kéo, máy tời để luồn cáp vào ống dẫn. Ngoài ra, ghi luồn kéo cáp còn dùng để vệ sinh đường ống, kênh cáp và lắp đặt hệ thống dẫn dầu và khí.

Cấu tạo  ghi kéo cáp

Hướng dẫn sử dụng ghi kéo cáp đúng kỹ thuật

Để sử dụng ghi luồn kéo cáp đúng kỹ thuật và đảm bảo an toàn, DBK Việt Nam sẽ hướng dẫn bạn 2 cách sau:

Hướng dẫn nhanh

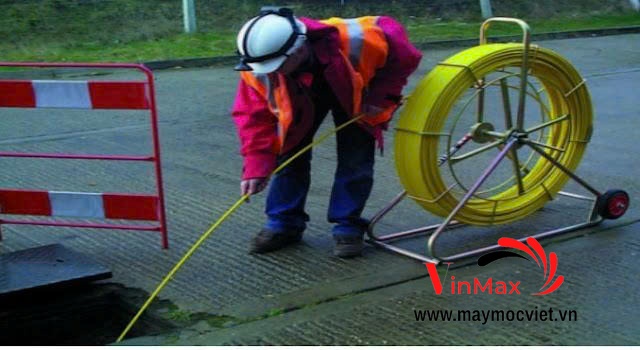

Trước tiên, đưa dây ghi kéo cáp ngầm xuyên qua đường ống HDPE để tạo đường dẫn. Sau đó, sử dụng rọ kéo cáp để cố định đầu cáp quang, tạo liên kết chắc chắn với dây ghi kéo cáp. Tiếp theo, gắn chặt đầu dây ghi kéo cáp ngầm đã luồn qua ống vào rọ kéo cáp của cáp quang. Cuối cùng, thực hiện thao tác kéo ngược dây ghi kéo cáp ngầm tại điểm ghi cáp quang, giúp cáp quang di chuyển qua ống HDPE một cách chính xác và an toàn.

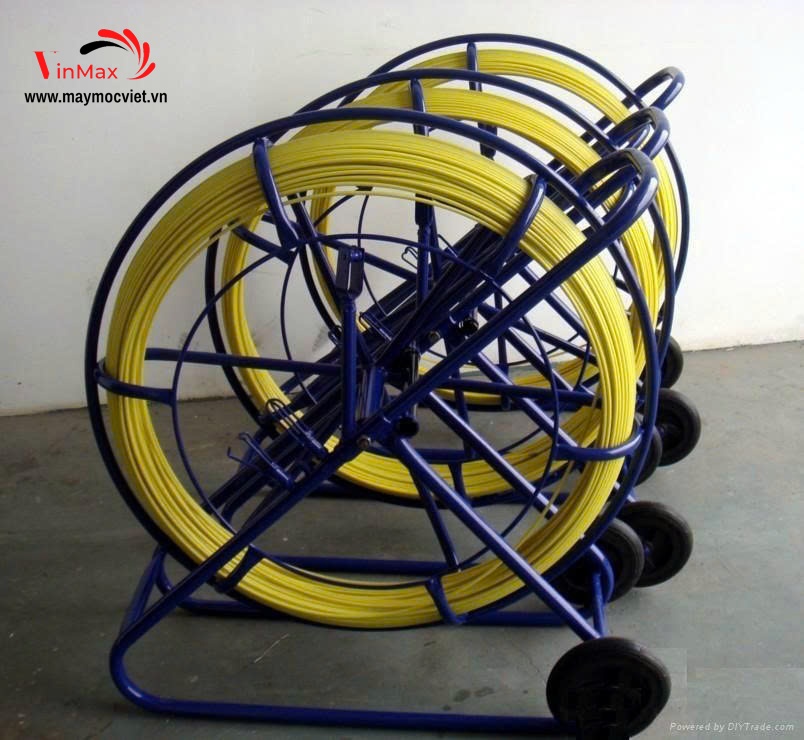

Ghi luồn cáp chất lượng cao

Hướng dẫn chi tiết

Bước 1: Chuẩn bị trước khi kéo cáp

• Đo đường kính trong (50mm – 200mm) và chiều dài ống để chọn ghi kéo cáp phù hợp (100m – 300m, đường kính dây 10mm – 15mm).

• Sử dụng nội soi hoặc dây dò để phát hiện tắc nghẽn, vệ sinh ống nếu cần.

• Kiểm tra tình trạng dây, xử lý đầu dây bằng cách mài nhẵn hoặc gắn bi dẫn hướng để giảm ma sát.

Bước 2: Lựa chọn phương pháp kéo cáp

• Phương pháp kéo cáp thủ công: Đưa đầu dây ghi vào ống, đẩy từ từ qua toàn bộ chiều dài; nếu ống dài hoặc cong, xoay dây theo chiều kim đồng hồ.

• Phương pháp kéo cáp khí nén: Dùng máy thổi khí áp lực cao để đẩy luồn dây nhanh hơn, gắn túi đệm khí vào đầu dây để hỗ trợ luồn qua ống.

Kiểm tra sau khi kéo cáp: Khi dây ra khỏi ống, kéo nhẹ để kiểm tra độ trơn tru; nếu có lực cản, rút dây kiểm tra lại đường ống trước khi tiếp tục.

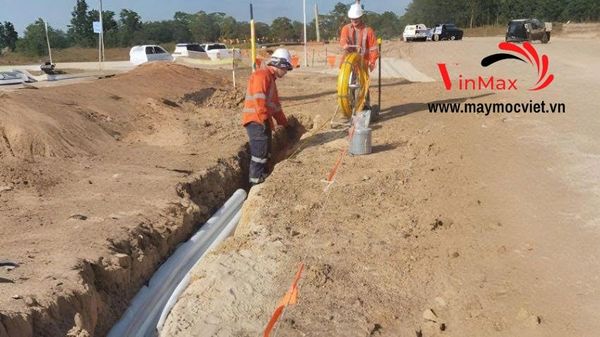

Bước 3: Thực hiện kéo cáp vào ống ngầm

• Khi kéo cáp dài trên 100m, nên sử dụng tời điện để giảm lực tác động lên cáp.

• Duy trì tốc độ kéo từ 10m/phút đến 20m/phút để tránh tình trạng giật cáp đột ngột.

• Lực kéo không vượt quá 70% giới hạn chịu lực để bảo vệ lõi dẫn điện.

• Với cáp bọc PVC hoặc XLPE, duy trì lực kéo dưới 5kN để tránh làm hỏng vỏ.

• Nếu ống có nhiều đoạn cong, cần dùng puli hỗ trợ để phân bố lực kéo đều.

• Sử dụng con lăn ở miệng ống để giảm ma sát khi cáp được kéo vào trong.

• Khi đầu cáp đến vị trí cần thiết, giảm tốc độ dần để tránh sốc lực.

• Cố định đầu cáp chắc chắn vào tủ điện hoặc trạm đấu nối theo yêu cầu kỹ thuật.

Ghi luồn ống cáp

Những lưu ý kỹ thuật quan trọng khi sử dụng ghi kéo cáp

• Tránh để dây cáp dính bùn đất và dầu mỡ để bảo vệ độ bền lớp cách điện.

• Dùng thiết bị đo lực kéo để kiểm soát lực kéo cáp trong giới hạn an toàn.

• Nếu cáp bị xoắn khi kéo, xoay ngược chiều lực kéo để tháo xoắn hiệu quả.

• Vệ sinh dây ghi bằng dung dịch tẩy nhựa, kiểm tra tình trạng để đảm bảo độ bền.

• Chọn ghi luồn cáp có kích thước phù hợp để đảm bảo lực kéo ổn định và an toàn.

• Thực hiện thi công đúng kỹ thuật để tránh hư hỏng cáp và tăng hiệu quả kéo.

• Bảo quản ghi kéo cáp ở nơi khô ráo, sạch sẽ để duy trì chất lượng lâu dài.

Công thức tính toán lực căng và chiều dài cáp khi luồn kéo dây cáp

Việc luồn kéo cáp đòi hỏi phải có sự tính toán kỹ lưỡng nhằm hạn chế tối đa các rủi ro có thể xảy ra trong quá trình thực hiện công việc. Các công thức sau đây sẽ giúp việc kéo cáp trở nên chính xác hơn:

Công thức tính lực căng tối đa khi kéo cáp

Lực kéo tác động lên cáp phải được kiểm soát để tránh làm đứt hoặc hư hỏng lõi dẫn điện. Lực kéo tối đa (Tmax) có thể tính theo công thức:

T_max = S x F_s

Trong đó:

• S: Diện tích mặt cắt lõi dẫn điện (mm²)

• F_s : Giới hạn chịu kéo của vật liệu lõi (N/mm²)

Nếu cáp có lớp cách điện PVC hoặc XLPE, lực kéo không nên vượt quá 5 kN để tránh làm hỏng lớp vỏ.

Công thức tính chiều dài dây cáp khi kéo cáp

Việc tính đủ chiều dài cáp giúp tránh luồn cáp bị thiếu hụt cũng như cần tính cả các đoạn cong để đảm bảo đủ cáp sử dụng. Công thức tính chiều dài dây cáp cần luồn:

L = L_thẳng ​+ ∑(L_cong​ × H)

Trong đó:

• L_thẳng: Tổng chiều dài các đoạn thẳng

• L_cong: Độ dài các đoạn cong

• H: Hệ số bù do ma sát tại góc cua

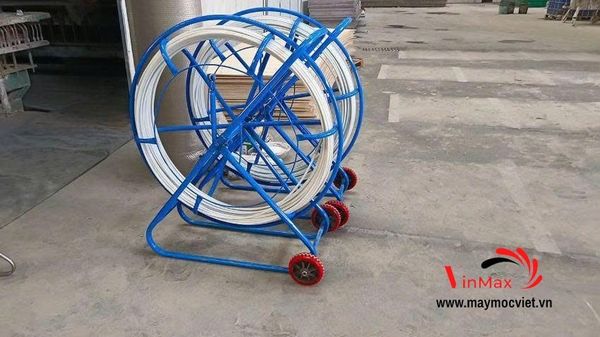

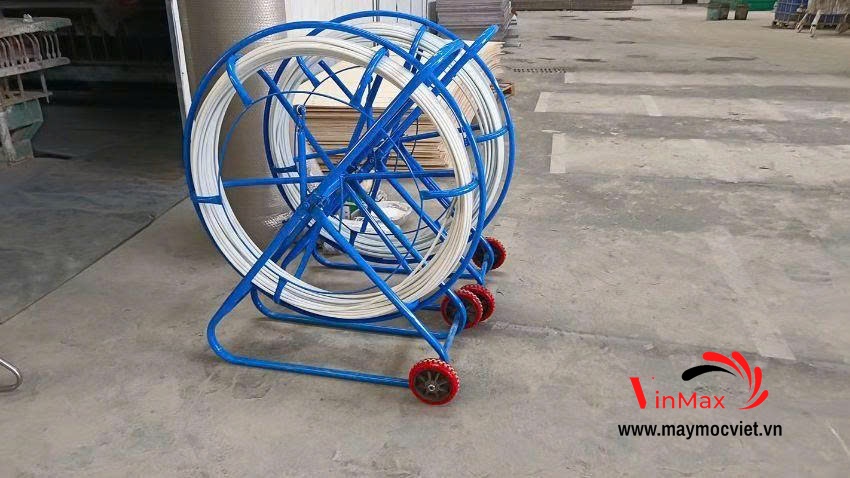

Các loại ghi kéo cáp trên thị trường hiện nay

Ghi luồn kéo dây cáp được sản xuất tùy thuộc vào độ sâu và độ rộng của đường ống ngầm thi công cũng như môi trường làm việc và được phân chia thành 3 loại chính như sau:

Ghi kéo cáp cỡ nhỏ

Ghi luồn kéo cáp cỡ nhỏ được dùng trong sửa chữa hệ thống điện và đường ống dân dụng. Đường kính dây cáp phổ biến gồm 4.5mm, 6mm, 8mm và 10mm, chiều dài dây cáp của ghi luồn cáp cỡ nhỏ sẽ từ 50m, 60m và tối đa là 100m. Lưu ý với dòng ghi kéo cáp nhỏ này không có bánh xe cao su.

Ghi kéo cáp cỡ vừa

Dòng ghi kéo cáp cỡ vừa này có độ dài dây cáp từ 100mm đến 150mm. Đường kính nằm trong khoảng từ 10mm đến tối đa 15mm. Được sử dụng cho các công trình đường, hệ thống đường dẫn trong nhà máy công nghiệp.

Ghi kéo cáp cỡ lớn

Được để luồn cáp cho các công trình có quy mô lớn, như xây dựng trường học, bệnh viện cũng như bảo trì hệ thống cấp thoát nước lớn. Ghi luồn kéo cáp cỡ lớn chiều dài dây cáp lên đến 200mm và 300mm, kích cỡ đường kính trong khoảng 15mm đến tối đa 18mm.

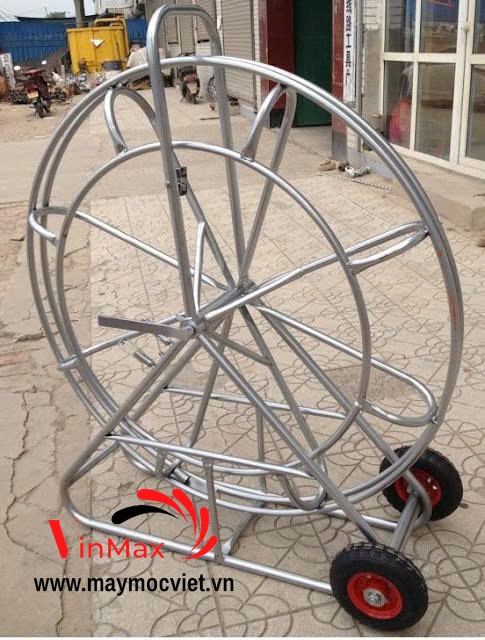

Bánh xe di chuyển dễ dàng
